● 装置型号说明
|
型号 |
DM701 |
DM703 |
|
电流输出通道 |
3相电流（IA、IB、IC） |
6相电流（IA、IB、IC、IX、IY、IZ） |
|
电流输出范围 |
30A/相 90A/三并(40A 120A) |
40A/相 120A/三并 180A、六并 |
|
电压输出通道 |
5相电压（UA、UB、UC、UX、UY） |
6相电压（UA、UB、UC、UX、UY、UZ） |
|
电压输出范围 |
130VAC/（UA、UB、UC、UX、UY） 300VDC/Udc |
130VAC/（UA、UB、UC、UX、UY、UZ））
|
|
开关量 |
8 对开入，4对开出 |
8 对开入，4对开出 |

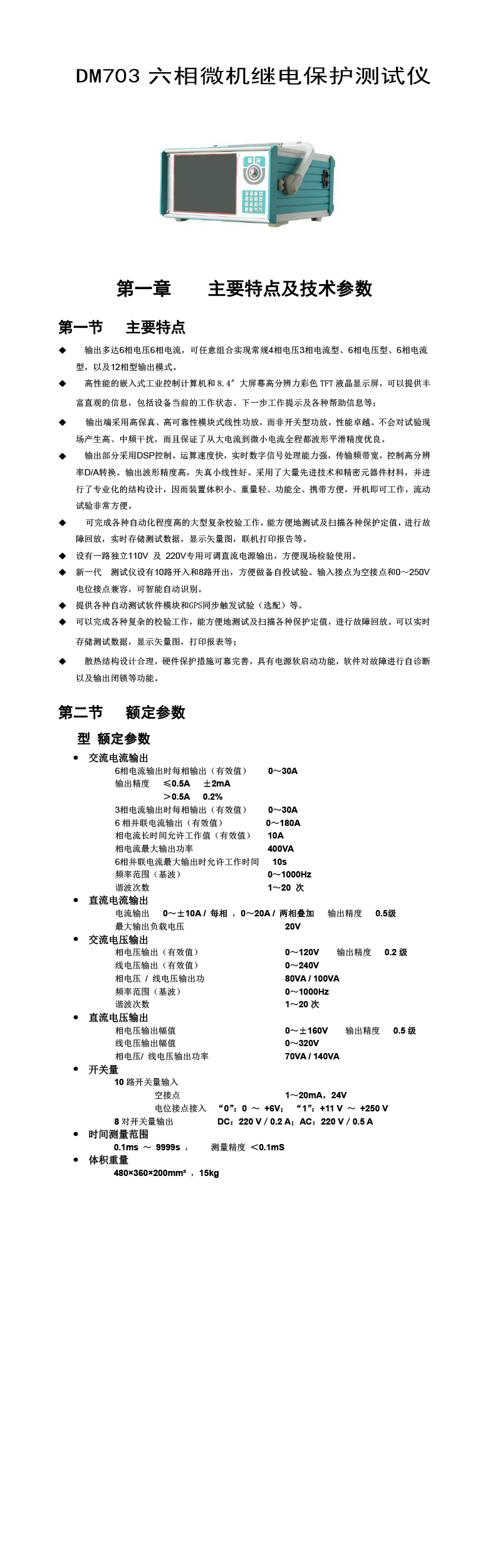

● DM703继电保护测试仪主要额定参数
|
额 定 输 出 |
频率误差 ＜±0.01Hz 相位误差 ＜±0. 2° 波形失真 ＜±0.3%（基波） 时间误差 ＜40μs 输出频率 0～1000Hz |
|
|
电 源 电 压 |
允许范围 AC220V±10%，50Hz±10% |
|
|
环 境 温 度 |
使用范围 0～40℃ 存贮范围 －20～70℃ |
|
|
电 流 源 |
交 流 |
相电流输出（有效值） 0～30A/相(0～40A/相) 三并电流输出（有效值） 0～90A(0～90A) 相电流长时间允许工作值（有效值） ＜＝10A/相 三并电流90A允许工作时间 ＜＝10s 精 度 ＜±0.2% 负载电压 ＜20V 最大输出功率 250VA/相 可叠加谐波次数 0～21次 |
|
电 压 源 |
交 流 |
相电压输出（有效值） 0～130V/相 线电压输出（有效值） 0～260V 精 度 ＜±0.2% 最大输出功率 70VA/相 可叠加谐波次数 0～21次 |
|
直 流 |
输出范围 0～300V 精 度 ＜±0.2% |
|
|
时 间 测 量 |
测试范围 0.1ms～3600s |
|
|
开 关 量 输 入 |
空接点 1～20mA，24V（DC） 电位接点 0～250V（DC） |
|
|
开 关 量 输 出 |
空接点 250V/0.3A（DC） |
|
|
机 箱 体 积 |
长×宽×高 360mm ×195mm ×380mm |
|
|
机 箱 重 量 |
主机重量 16kg |
|
● DM703继电保护测试仪主要额定参数
|
额 定 输 出 |
频率误差 ＜±0.01Hz 相位误差 ＜±0.2° 波形失真 ＜±0.3%（基波） 时间误差 ＜40μs 输出频率 0～1000Hz |
|
|
电 源 电 压 |
允许范围 AC220V±10%，50Hz±10% |
|
|
环 境 温 度 |
使用范围 0～40℃ 存贮范围 －20～70℃ |
|
|
电 流 源 |
交 流 |
相电流输出（有效值） 0～40A/相 六并电流输出（有效值） 0～180A 相电流长时间允许工作值（有效值） ＜＝10A/相 六并电流180A允许工作时间 ＜＝10s 精 度 ＜±0.2% 负载电压 ＜20V 最大输出功率 250VA/相 可叠加谐波次数 0～21次 |
|
电 压 源 |
交 流 |
相电压输出（有效值） 0～130V/相 线电压输出（有效值） 0～260V 精 度 ＜±0.2% 最大输出功率 70VA/相 可叠加谐波次数 0～21次 |
|
直 流 |
输出范围 0～300V 精 度 ＜±0.2% 最大输出功率 130VA |
|
|
时 间 测 量 |
测试范围 0.1ms～3600s |
|
|
开 关 量 输 入 |
空接点 1～20mA，24V（DC） 电位接点 0～250V（DC） |
|
|
开 关 量 输 出 |
空接点 250V/0.3A（DC） |
|
|
机 箱 体 积 |
长×宽×高 360mm ×195mm ×380mm |
|
|
机 箱 重 量 |
主机重量 18kg |
|
