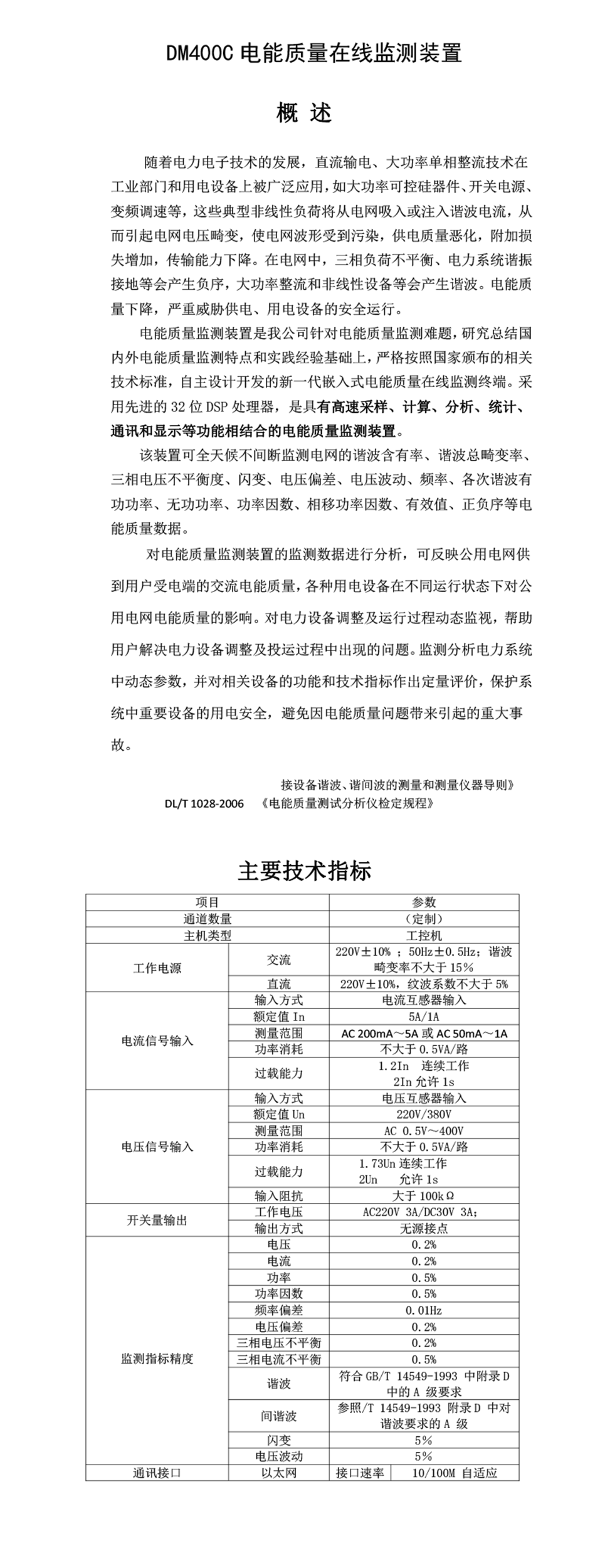

DM400C电能质量在线监测装置

装置功能特点

　电能质量在线监测装置除具有常规的电能质量稳态指标的监测外，还对电能质量的暂态扰动，主要是电压的骤升、骤降进行监测和记录，具有较强的实用性，主要特点如下：

1）采用高性能嵌入式主板以DSP技术为核心，具有高效稳定的数据处理能力，传输能力和控制能力；整机采用电子化设计，没有任何高热，震动器件，仪器全密封结构，可保证设备长期稳定可靠的运行。

2）数据采集模块采用独立设计，每个采集模块独立 A/D，独立采集，独立处理，独立传输，精度更高、速度更快，且任何一组模块损坏都不影响其它模块的正常使用。

3）采用先进的嵌入式实时操作系统，全部软件采用高级语言编程，保证了系统的高可靠性和兼容性。

4）采用大屏幕LCD显示器，可实时显示全部电能质量监测数据，另有图形方式显示主要监测指标。

5）采用了四层印刷电路板（PCB）和SMT 工艺、继电保护装置常用的”背插式”结构；

6）可对基本监测指标和高级监测指标实时保存，实时数据掉电不丢失，4G（可扩展）大容量的存储空间，最长保存时间为1年以上，之后按”先进先出”原则更新。满足电能质量监测装置对数据存储的要求

7）可对装置参数进行设置、修改和查看，并设有密码保护。

8）装置提供多种通讯接口方式，实现监测数据的实时传输或定时提取存储记录，可通过工业以太网接口或RS232C/RS485接口通讯与远方电能质量管理中心通讯。

9）Modbus，IEC-60870-103和本厂规约三种规约可供任意选择。

10）(如选配GPS 对时功能)装置具有GPS硬对时接口，可以接受IRIG-B码对时，保持与远方管理中心的时钟一致。

11）(如选配暂态事件触发录波功能)可根据客户要求设定事件触发限值，记录事件触发前、后实时数据并保存，并保存有事件日志以供查询。

12）(如选配PQDIF功能)装置可对数据进行格式转换， PQDIF使多数据具有良好的兼容性，便于实现不同监测系统间数据的共享

13)测量监测项目

基本测量

电网频率；电压、电流有效值；总的有功、无功功率、功率因数

基本监测指标

a) 三相基波电压、电流有效值，基波功率、功率因数、相位等；

b) 电压偏差；

c) 频率偏差；

d) 三相电压不平衡度、三相电流不平衡度、负序电压、电流；

e) 谐波（2～63次）。包括电压、电流的总谐波畸变率、各次谐波含有率、幅值、相位，各次谐波的有功、无功功率等；

f) 电压波动、闪变；

高级监测指标

a) 间谐波；

b) 电压骤升、骤降、短时中断；

依据标准：

GB/T15945-2008 《电能质量电力系统频率偏差》

GB/T12325-2008 《电能质量供电电压偏差》

GB/T14549-1993 《电能质量公用电网谐波》

GB/T15543-2008 《电能质量三相不平衡度》

GB/T12326-2008 《电能质量电压波动和闪变》

GB/T24337-2009 《电能质量公用电网间谐波》

GB/T18481-2001 《电能质量暂时过电压和瞬态过电压》

GB/T19862-2005 《电能质量监测设备通用要求》

GB/T17626.7-1998《电磁兼容试验和测试技术供电系统及其所连

接设备谐波、谐间波的测量和测量仪器导则》

DL/T 1028-2006 《电能质量测试分析仪检定规程》

第三章主要技术指标
