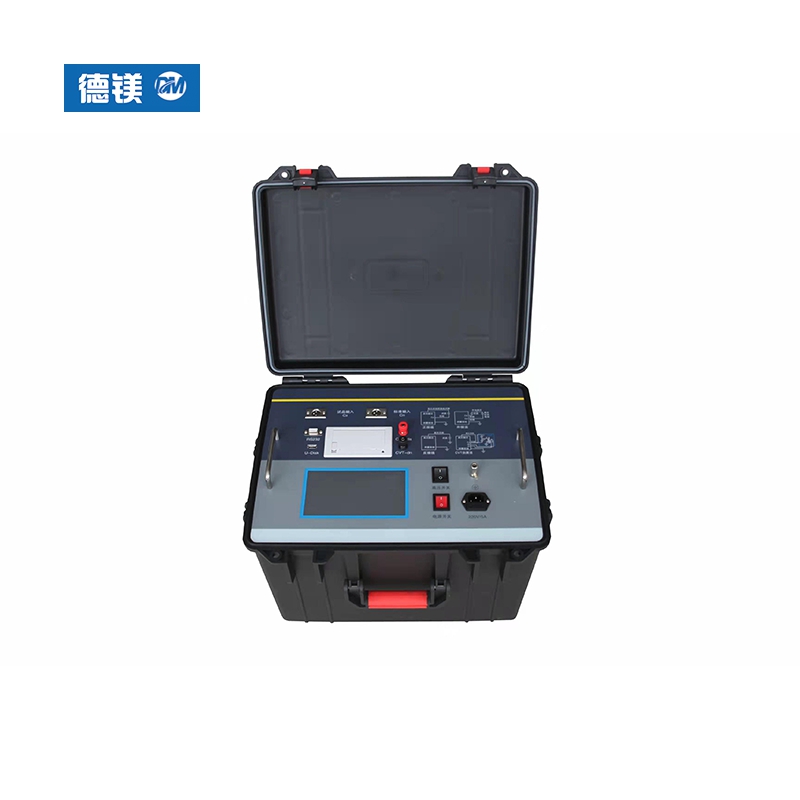

DJS-H变频介质损耗测试仪(四通道)


  • 产品详情

一、主要功能特点:

1.变频抗干扰: 采用变频抗干扰技术,在200%干扰下仍能准确测量,测试数据稳定,适合在现场做抗干扰介损试验。

2.高精度测量:采用频率浮动、数字波形分析和电桥自校准等技术,配合高精度三端标准电容器,实现高精度介损测量,并且正/反接线测量的准确    度   和稳定性一致。仪器所有量程输入电阻低于2Ω,消除了测试线附加电容的影响。可外接油杯做精密绝缘油介损试验,可外接固体材料测量电    极做精     密绝缘材料    介损试验。


3.适用性强:自动识别50Hz / 60Hz系统电源,支持发电机供电,即使频率波动大,也可正常测量。内置串联和并联两种介损测量模型,可与校验      台和   介损标准器完全兼容,方便仪器检定。

4.多级安全保护,确保人身和设备安全

   高压保护:试品短路、击穿或高压电流波动,能以短路方式高速切断输出。

   低压保护:误接380V、电源波动或突然断电,启动保护,不会引起过电压。

   接地保护:仪器接地不良使外壳带危险电压时,启动接地保护。

   C  V  T:高压电压和电流、低压电压和电流四个保护限,不会损坏设备;误选菜单不会输出激磁电压。CVT测量时无10kV高压输出。

   防误操作:两级电源开关;电压、电流实时监示;多次按键确认;接线端子高/低压分明;缓速升压,可迅速降压,声光报警。

   防“容升”:测量大容量试品时会出现电压抬高的“容升”效应,仪器能自动跟踪输出电压,保持试验电压恒定。

   抗震性能:仪器采用独特抗震设计,可耐受强烈长途运输震动、颠簸而不会损坏。

   高压电缆:为耐高压绝缘导线,可拖地使用。

5.功能强大

  (1)具有正/反接线,内/外标准电容,内/外高压多种工作模式,一体化结构,可做各种常规介损试验,不需外接任何辅助设备。

  (2)具有四通道正接线模式,方便变压器套管介损试验。

  (3)具有外接标准电容器接口,自动跟踪外接试验电源频率40Hz70Hz,支持工频电源和串联谐振电源做大容量高电压介损试验。

  (4)具有回路接触不良放电提示功能,以方便判别接线是否可靠。

  (5)具有CVT自激法测量功能,C1/C2可一次接线同时测出,自动补偿母线接地和标准电容器的分压影响,无须换线和外接任何配件,并且高压            连接线可以拖地。

  (6)具有CVT变比功能,可测量CVT变比、极性和相位误差。

  (7)具有反接线低压屏蔽功能,在220kVCVT母线接地情况下,对C11可进行不拆线10kV反接线介损测量,并且可一次接线同时对主、从两个电           容进行测量。

  (8)中文图文菜单,大屏幕背光LCD显示。

  (9)配置热敏打印机,打印数据清晰快捷、无噪音。

  (10)带日历时钟,可存储256组测量数据。

  (11)带计算机接口。通过该接口,实现测量、数据处理和报表输出,也可实现仪器内部测量软件升级。

二、技术参数:

准确度:   Cx: ±(读数×1%+1pF

               tgδ±(读数×1%+0.00040

抗干扰指标:  变频抗干扰,在200%干扰下仍能达到上述准确度

电容量范围:内施高压:3pF60000pF/10kV       60pF1.2μF/0.5kV

                  外施高压: 3pF1.5μF/10kV        60pF30μF/0.5kV

                  分辨率:最高0.001pF4位有效数字

tgδ范围: 不限,分辨率0.001%,电容、电感、电阻三种试品自动识别。

试验电流范围:10μA5A

内施高压: 设定电压范围:0.510kV    最大输出电流:200mA

升降压方式:连续平滑调节   电压精度: ±(1.5%×读数+10V)

 电压分辨率:1V
