SF6分解产物测试仪，通过同时监测SO2、H2S和CO三种分解物，能在现场快速地检测、判断SF6电气设备（断路器、互感器、变压器、GIS和套管等）内部的早期故障。
本仪器可广泛适用于电力、铁路、冶金和石化行业的SF6电气设备。
SF6电气设备的故障分为本体内部故障和操作机构故障；本体内部涉及固体绝缘的故障对设备的安全威胁最大，其内部故障可分为放电和过热两大类，放电型故障又分为悬浮电位放电、对地放电和匝层间放电。

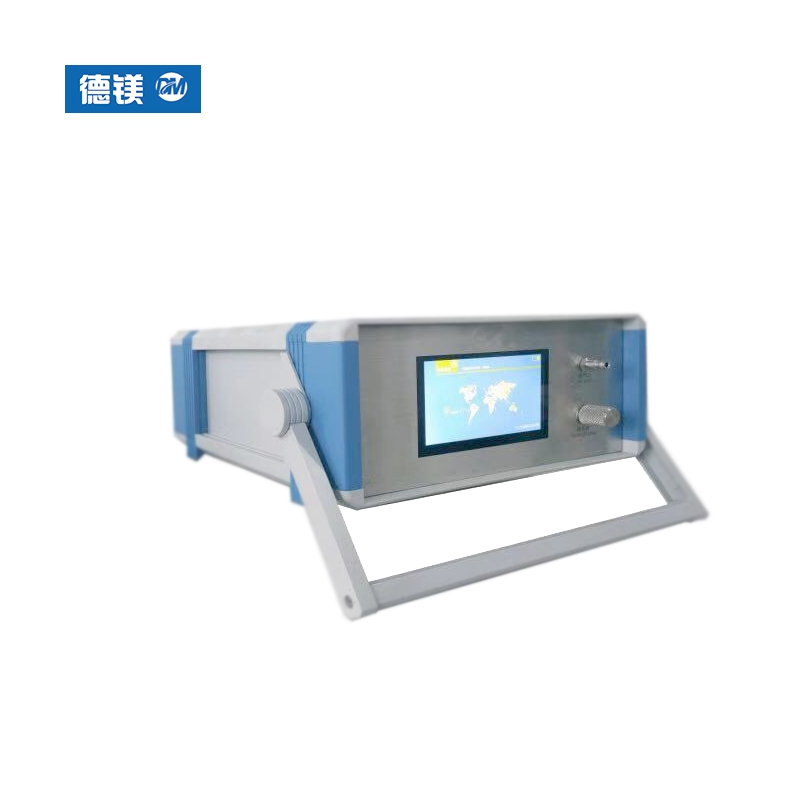

目前国内外常用的电器试验一般都要在停电状态下进行，且对危及安全最大的绝缘却显得检出率很低。本公司生产的DMS-C型SF6分解产物测试仪为智能化一起，其灵敏度高、稳定性、操作方便，能根据检测出的浓度自动进行诊断并提出处理意见，为SF6电气设备内部故障的早期检出提供了简便有效的手段。
|
H2S |
测量范围 |
0~200ppm |
|
|
最小检知量 |
≤0.1ppm |
|
|
准确度 |
±0.5% |
|
SO2 |
稳定性 |
0~200ppm |
|
|
重复性 |
≤2% |
|
|
测量范围 |
0~200ppm |
|
CO |
最小检知量 |
≤0.1ppm |
|
|
准确度 |
±0.5% |
|
|
稳定性 |
0~200ppm |
|
|
重复性 |
≤2% |
|
|
测量范围 |
0~1000ppm |
|
HF （可选） |
最小检知量 |
≤1ppm |
|
|
准确度 |
±0.5% |
|
|
稳定性 |
0~1000ppm |
|
|
重复性 |
≤2% |
|
|
测量范围 |
0~10ppm |
|
环境温度 |
－40℃～＋60℃ |
|
|
环境湿度 |
0～100％ RH |
|
|
电源 |
AC 100～240V 50/60Hz |
|
|
|
内置充电电池 |
|
|
电池性能 |
充电时间：10个小时；使用时间12小时以上。 |
|
|
工作温度 |
－30℃～＋70℃ |
|
|
尺寸 |
250×230×300 mm |
|
|
重量 |
6.8公斤 |
|
SF6电气设备内部气体经减压阀、导气管进入仪器后，分两路同时流入SO2、H2S和CO传感器进行检测，将SO2、H2S和CO浓度转化成相应电信号，通过运放、滤波电路后，送至微处理器和A/D转化器，将模拟信号转化成相应的数字信号，由LCD显示检测浓度的实际值。存储器数可由微处理器做逻辑与专家诊断系统进行比较分析，判断故障的类型。
仪器的结构图如图1：
|
|
