一、产品概述

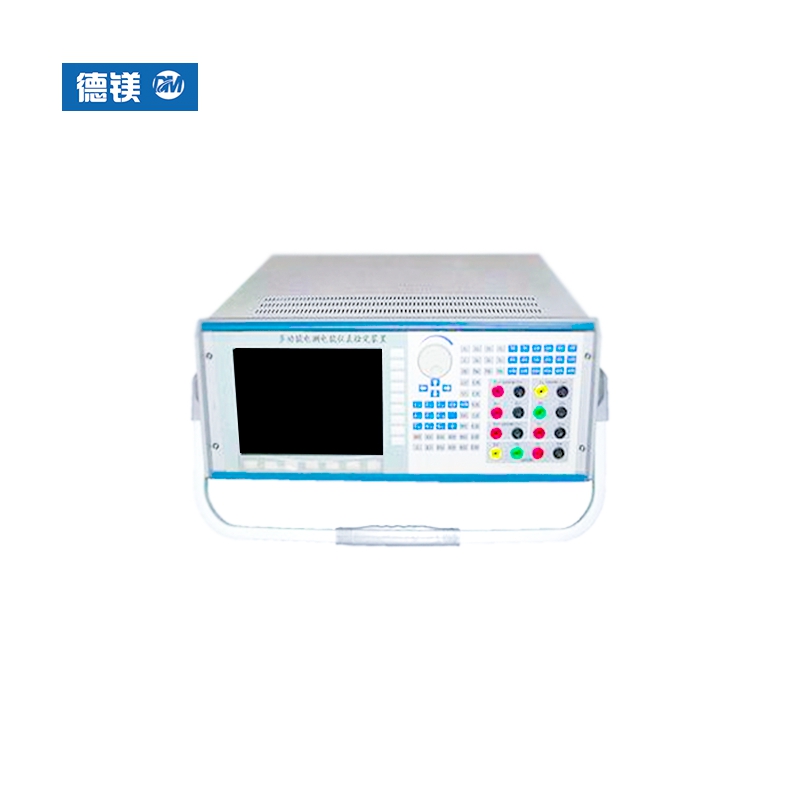

DM-1Z多功能电测电能仪表检定装置是我公司根据国家电力行业相关标准及国家电网公司对电能质量的技术要求，系统分析国内外对电测技术及电能检定的研究水准，结合我公司多年研制电能电测产品技术积累研制而成。
DM-1Z多功能电测电能仪表检定装置采用高速交流采样、高精度DDS波形合成、高速数字信号处理器（DSP）、先进的FPGA技术、大功率线性功放、嵌入式计算机系统等技术设计而成。适用于多功能数显表、RTU交流采样、变送器、指示仪表的检定和校验，是电力系统用于电力产品检定和校准的理想设备。
本产品适用于电力、能源、铁路、石油化工及各科研单位等。
DM-1Z系列产品三相交直流标准源包含0.05级、0.1级两种精度等级。
二、主要特点
2 紧凑而美观的表源一体化设计，体积小，重量轻。负载能力强。
2 功能强大的校验软件，可自动检定各种多功能数显表、交流采样装置、指示仪表的各项指标。
2 采用大功率线性功放电路，闭环输出。各项输出均采用动态负载自动调整技术,提高了输出的准确度。
2 交流标准源输出频率可以0.001Hz细度任意调节。三相电压之间、三相电流之间、各相电压和电流之间可以0.01°细度任意移相。
2 可输出2~31次标准调制谐波，可进行单次或任意多次谐波叠加输出。
2 采用8.4寸大屏幕TFT真彩LCD显示屏，结合友好的图形化中文视窗界面显示,鼠标；键盘及面板按键操作简单、方便、直观，无需专门培训。
2 功能齐全的快捷键，方便客户操作，一键到位，使用便捷，效率高。
2 内置大容量的FLASH ROM,方便客户存贮检定结果数据以及将数据传输到上位计算机。
2 备有数字旋转编码器，方便参数进行各种细度调节。
2 采用大规模FPGA芯片设计自己的专用IC使电路简化并提高了可靠性。
2 备有多重报警和保护功能，故障自行检测，可准确显示出故障类型，使用安全可靠。
2 备有多种通信接口。
三、主要技术指标
3.1 交流电压输出
量限： 600V（Max700）、380V、220V、100V、57.7V
调节范围： (0-120)%RG RG为量限,下同
调节细度： 0.01%RG
准确度： 0.05%RG
稳定度： ≤0.01%/2min
失真度： ≤0.1%（非容性负载）；
输出负载： 20VA
3.2 交流电流输出
量限： 20A、10A、5A、2A、1A
调节范围: (0～120)%RG RG为量限,下同；
调节细度: 0.01%RG
准确度： 0.05%RG
稳定度： ≤0.01%/2min
失真度： ≤0.1 %（非容性负载）
输出负载： 20VA
3.3功率输出
准确度： 0.05%RG
稳定度： 0.02%RG/2min
3.4相位
调节范围: 0°～359.99°
分辨率： 0.01°
准确度： 0.05°
3.5功率因数
调节范围： -1～0～+1
分辨率： 0.001
准确度： 0.05%RG
3.6频率
调节范围： 45Hz～65Hz；
分辨率： 0.001Hz
准确度： 0.05%RG
3.7电压电流谐波设置
谐波次数： 2～31次
总谐波含量： 0～40.00%
谐波相位： 0°～359.99°
3.8直流电压输出
量限: 75mV、150mV、300mV、600mV
1.5V、3V、5V、10V、15V、30V、75V、150V、300V、600V
调节范围： (0-120)%RG RG为量限,下同
调节细度： 0.01%RG
准确度： 0.05%RG （600mv以下量限为0.1%RG/年）
稳定度： ≤0.01%/2min （600mv以下量限为0.02%/1min）
直流电压负载：10V以下：0.1A 150V：200mA 600V:20mA
输出纹波; ≤1%
3.9 直流电流输出
量限: 1mA、2mA、10mA、20mA、100mA、200mA、1A、2A、5A、10A、20A
调节范围： (0-120)%RG RG为量限,下同
调节细度： 0.01%RG
准确度： 0.05%RG （200mA以下量限为0.1%RG/年）
稳定度： ≤0.01%/2min （600mA以下量限为0.02%/1min）
直流电流负载：1A以下：6V 1A:5V 5A：2.5V；10A以上2V
3.10 环境条件
工作温度： 0℃～40℃
相对湿度： ≤85%
3.11 工作电源
AC220V±15%
3.12 外观尺寸及重量
外观尺寸：440mm X 180mm X 450mm （4U机箱）
重量： 约25Kg
